电子凸轮在抛光机上的应用

201212291049559328

一、概述

手机镜片抛光机用于手机镜片的初加工，，通过机械外貌磨削、抛光液化侵蚀，，从而抵达手机玻璃侧面平整，，平滑。。。。。

该系统原来计划是液压系统控制抛光旋转凸轮挤压主旋转轴上的镜片以抵达抛光目的。。。。。此计划由于从轴追随上无法做到快速精准，，以是抛光镜片不匀称，，废品率高。。。。。

接纳尊龙凯时MC280运动控制器的电子凸轮功效替换液压系统，，在主轴旋转历程中，，抛光副轴快速精准地追随主轴前进和退却，，从而提高了抛光镜片的精度，，降低了废品率, 同时抛光镜片的巨细还可随意更改。。。。。

二、控制要求

1、关于差别尺寸的工件，，只需在触摸屏上输入长、宽、倒角半径等数据，，抛光机即按新的手机镜片轮廓举行加工；；；；

2、工件各部位要求抛光匀称，，以是在抛光工件的差别部位时，，主轴的旋转速率需要随时调解。。。。。

抛光历程示意图如下：

3552421021403410332781

副轴主轴副轴

$C:\Users\zheng\Desktop\图片3.png图片3$

三、控制计划

系统主要IO:

机座夹具：通过油压电磁阀控制（将多块毛坯<镜片>群集夹紧，，一起加工,中心用海绵布距离）；；；；
主轴（旋转轴）：通过伺服电机发动(可变速)；；；；
副轴（追随轴）：电子凸轮控制(凭证主轴的转动置前后移动)；；；；
毛刷旋转机构：变频器控制（副轴发动毛刷转筒旋转，，速率可调）；；；；
转筒上下移念头构：变频器控制，，速率可调（事情时，，转筒毛刷上下移动使工件抛光更充分）；；；；
抛光液循环泵：抛光历程中，，一直向工件喷洒抛光液。。。。。

系统控制图如右图所示：

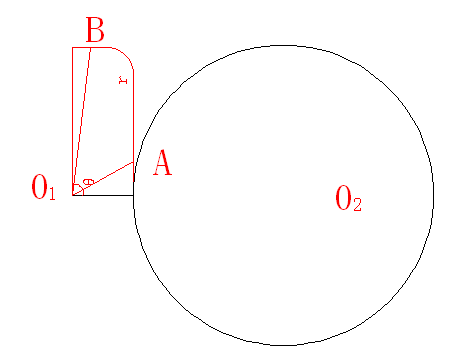

电子凸轮说明：该系统主要实现一主一从的曲线关系。。。。。主轴在转动的同时，，从轴追随运动，，凭证几何关系可以获得主、从轴的位置关系，，再凭证脉冲当量算出脉冲数填入电子凸轮表即可。。。。。如下图，，抛光镜片各部分时，，坚持抛光轮和主轴镜片相切，，只需求出中心点01和圆心O2之间距离即可算出副轴凸轮表。。。。。

1767687631403410332828

四、项目总结

1、MC280系列PLC运动控制性能强盛，，最多可控制8轴，，单轴最高脉冲频率可达200KHZ，，支持2、3轴多种插补，，电子凸轮支持一主四从或者四主四从模式，，运行可靠，，完万能知足客户的精度、效率需求；；；；

2、通过标配的Modbus功效控制变频器，，降低本钱，，抗滋扰性好；；；；

3、MC系列PLC的子程序功效，，无需将程序全放在主程序中完全扫描，，镌汰了程序调试周期以及扫描时间；；；；

4、MC280系列PLC软元件资源富厚(寄存器地点D0-D7999、R0-R32767)、内存容量大，，完全知足电子凸轮等需要大宗占用软元件的系统设计。。。。。
