直进式拉丝机应用计划

一、应用概况

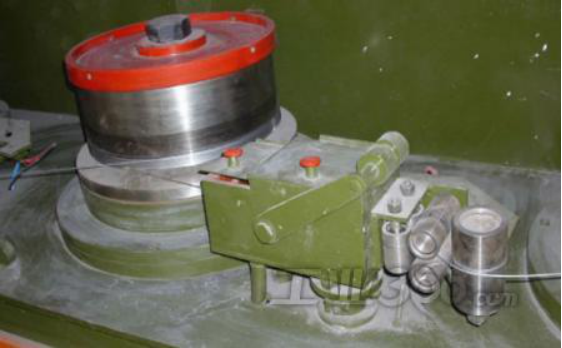

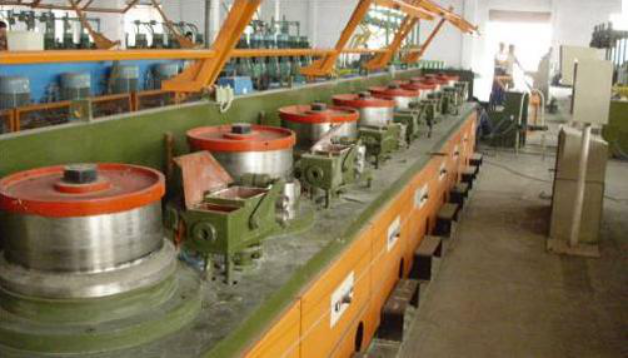

直进式拉丝机是常见的金属线材加工装备中的一种，，可对高、中、低碳钢丝、不锈钢丝、铜丝、合金铜丝、铝合金丝等，，举行伸线加工。。凭证加工线材和加工工艺要求，，拉拔头一样平常有3－10个，，在每一级拉拔牵伸处设置一气缸用作该级的张力检测，，用以实时调解该级转速。。现在各级之间的速率基本上都接纳交流变频控制手艺，，并接纳触摸屏存储工艺参数和生产数据等，，自动化水平高、操作利便、拉拔的产品质量高。。

二、应用需求

凭证现场电机情形，，要求变频用具有开环或闭环控制
加、减速时间短，，变频器响应够快，，速率稳固性好
低速点动穿模，，电机满载时，，变频器启动力矩要够大
现场金属粉尘较大，，防护品级要求较高
支持现场总线通讯

三、尊龙凯时电气行业解决计划

1、比例同步传动部分

1.1 模拟量解决计划

1.1.1 完全模拟量快速追随模式

该模式是将PLC盘算获得的同步速率指令通过模拟量的方法发送至各级变频器，，变频器快速、准确响应，，抵达各级比例同步。。

1.1.2 模拟量叠加速速追随模式

该模式由PLC盘算出各级传动主速率，，作为变频器主频率给定，，变频器凭证各汽缸位移传感器举行张力PID盘算出辅助速率，，作为变频器的辅助频率给定，，主、

辅叠加使各级比例同步。。

在用模拟量举行控制时，，还可以使用MV系列变频器内置的RS485接口，，通过MODBUS协议将各变频器的目今状态读取到PLC中去，，便于触摸屏监控。。

模拟量控制是早期常接纳的控制方法，，它不受变频器型号的影响，，由于变频器都支持模拟量频率给定，，在损坏时替换来的更利便。。

1.2 通讯解决计划

1.2.1 PROFIBUS-DP总线模式

尊龙凯时电气提供PROFIBUS-DP通讯模？？？？，，插卡选件，，可内置于变频器。。

1.2.2 CANOPEN总线模式

尊龙凯时电气提供CANOPEN通讯模？？？？，，插卡选件，，可内置于变频器。。

现场总线方法现场布线简朴，，越来越多地获得客户和系统集成商的认可。。

无论是模拟量计划，，照旧通讯计划，，凭证现场电机是否带编码器，，尊龙凯时电气MV系列变频器均能顺应。。？？？？费∮肕V300系列，，闭环选用MV600系列，，MV600系列

可配种种电机编码器选件卡。。

2、收线轮传动部分

2.1 速率模式解决计划

收线轮传动部分一样平常也有张力杆，，张力杆信号可给变频器或PLC微调解理，，收线变频器可事情在速率模式，，凭证速率给定方法差别，，分为模拟量给定和通讯给定。。凭证收线电机有无PG，，变频器可选择事情在开环矢量或闭环矢量模式。。

2.2转矩模式解决计划

转矩模式一样平常要求收线电机带PG，，变频器事情在闭环矢量模式，，凭证有无张力杆，，可选择开环张力转矩模式或闭环张力转矩模式。。尊龙凯时电气提供张力专用变频器MV600T，，通过控制电机的输出转矩来坚持收线张力恒定。。

尊龙凯时电气MV系列电流矢量变频器在以上几种系统组成方法上都有批量成熟应用，，普遍应用于焊条、焊丝(气保焊丝、埋弧焊丝、药芯焊丝等）、钢丝（高、中、低碳钢丝，，不锈钢丝，，预应力钢丝，，轮胎钢丝，，胶管钢丝，，弹簧钢丝，，钢帘线等）、电线电览（铝包钢丝、铜丝、铝丝等）、合金丝等种种金属线材的加工。。这些系统还具有如下功效：准确计米、定长自动减速并停车、断线检测并自动停车、恣意卷筒正反点动及左右联动、种种故障信息及处置惩罚信息显示、种种运动信息监控。。别的系统还支持恣意配模工艺，，模具磨损后通过调谐自动赔偿，，不易断丝。。并设有跳线装置可恣意切除卷筒拉拔，，以顺应差别的工艺。。
