PLC与视觉系统在贴标机上的应用
数控机床 PLC与视觉系统在贴标机上的应用
MC200E与视觉系统在贴标机上的应用

一、概述

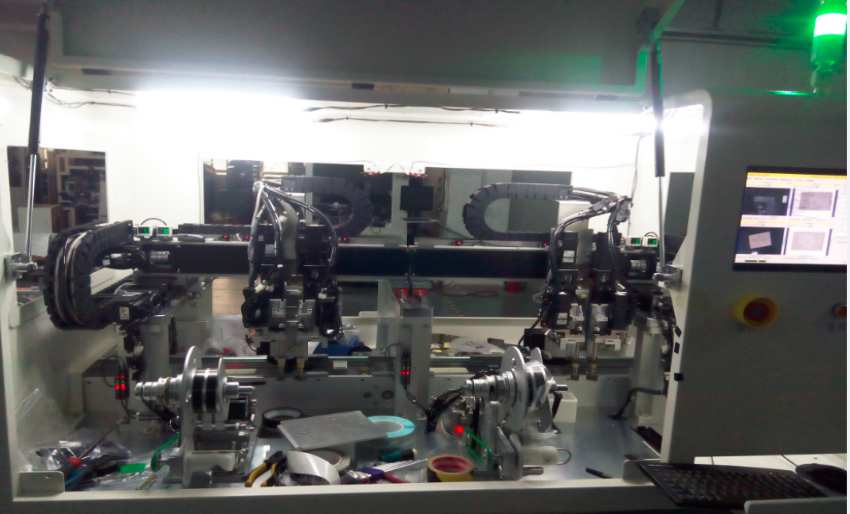

该装备应用于贴标精度要求很高的场合，，，，，，可通过视觉系统实时监控、测试贴标流程。。 。。 。装备如下图所示：



二、系统组成

1、尊龙凯时PLC MC200E-4040BTA8 2台；；；；；

2、装载视觉系统电脑一台，，，，，，Win7系统（装载上位机、PLC与组态软件）；；；；；

3、伺服电机12个，，，，，，步进2个；；；；；

4、视觉相机4个；；；；；

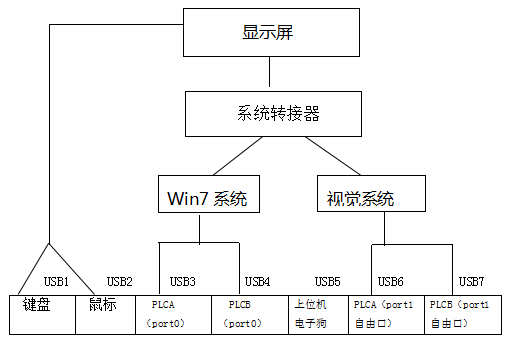

硬件辖档同接图如下：

USB集成器

  1. 事情原理

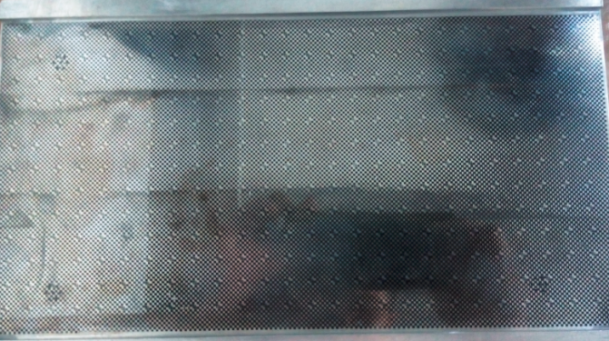

1、通过孔板标定，，，，，，测试，，，，，，验证装备的准确度及稳固性，，，，，，如下图所示： 定位34孔中心坐标位置，，，，，，手动通过相机定位1、2、3孔的中心位置，，，，，，然后使用矩阵盘算剩余32孔的中心坐标位置，，，，，，再手动设置恣意一点中心坐标，，，，，，通过相机磨练其准确性；；；；；

2、相机标定，，，，，，将第一步相机纪录的34孔位置在该板上标定出来，，，，，，相机将坐标位置放入一二维码中，，，，，，肉眼所看到的二维码越清晰，，，，，，代表准确度越高；；；；；

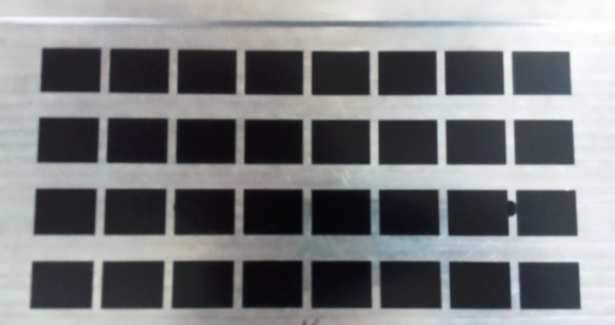

3、贴标测试，，，，，，如下图所示，，，，，，在32孔中心位置上贴上标签；；；；；

4、贴标完成后，，，，，，再通过视觉系统测得贴标位置，，，，，，剖析该装备系统的稳固性以及精度达不达获得要求，，，，，，若不知足cpk（参考标准值），，，，，，需重复上诉行动，，，，，，直到抵达标准为止，，，，，，方可真正的贴标。。 。。 。

5、以上PLC与视觉系统通过RS485自由口协议举行通讯。。 。。 。



四、应用总结

1、MC200E—4040BTA可支持多轴自力运动，，，，，，最多可支持8轴，，，，，，最高频率可达200KHz；；；；；

2、PLC存储容量可达32K步。。 。。 。有三个通讯口，，，，，，PLC之间支持尊龙凯时内部通讯协议MCBUS；；；；；

3、上位机组态软件Veiw pannel应用轻盈稳固。。 。。 。
