电子凸轮在直管追剪机上的应用

MC280系列 PLC在直管追剪机上的应用

一、概述

现在的工业生产中，，，，，，种种质料的定长裁剪是整个生产历程中很是主要的办法，，，，，，随着自动化手艺一直的提高，，，，，，运动控制系统的愈加成熟，，，，，，定长裁切装备从古板的停剪，，，，，，逐渐生长到追剪，，，，，，追锯，，，，，，大大提高了事情效率，，，，，，同时由于飞、追剪的同步切割性能，，，，，，相对而言也可以镌汰电机功率，，，，，，在本钱上也可以有一个较量好的控制。。。。。。

二、直管追剪机计划

1、系统需求

本系统主要由追剪和收卷料两部分组成，，，，，，卷料轴上装置编码器作为电子凸轮的主轴，，，，，，切料轴作为从轴，，，，，，切刀使用同步信号启动。。。。。。要求在主轴一直的情形下切出定长的产品，，，，，，这个行动由电子凸轮完成，，，，，，也是整个系统的难点。。。。。。尊龙凯时MC280运动控制器自带电子凸轮功效，，，，，，可轻松完成该需求。。。。。。

2、系统设置计划说明

系统组成：HMI + PLC + 伺服电机

系统计划的重点是控制中心----PLC。。。。。。

选用尊龙凯时MC280运动控制器凸轮版MC280- 1616BTA6。。。。。。

3、系统计划要点

该案例的要点在于电子凸轮，，，，，，现在工业中古板凸轮本钱高难度大，，，，，，使用电子凸轮不但节约本钱，，，，，，并且使用无邪，，，，，，便于修改。。。。。。只是在使用电子凸轮时，，，，，，要注重运动曲线要做的只管平滑，，，，，，在追剪中要思量切刀往返的时间是否和整个装备的周期有冲突，，，，，，加减速时的最高扭矩是否电机可以遭受等。。。。。。。。。。。。

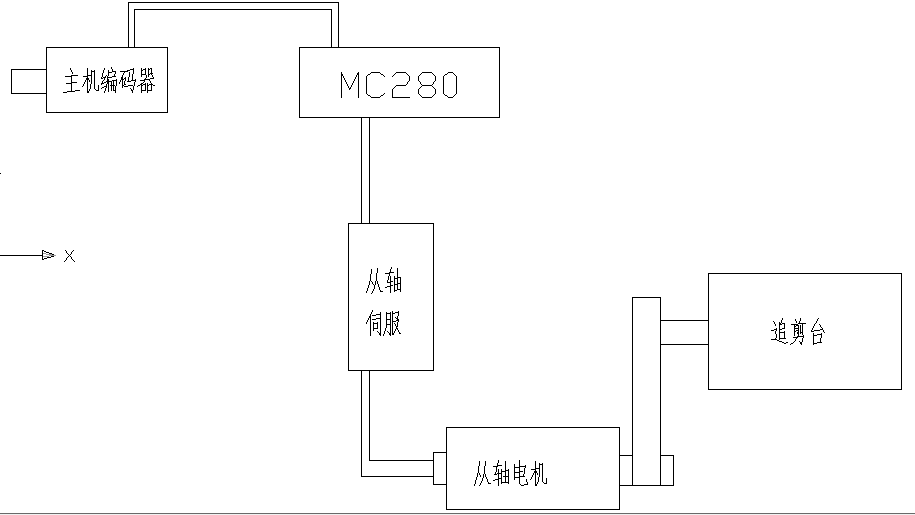

4、系统图

QQ图片20151207120936

三、应用总结

尊龙凯时MC280系列运动控制器自带8路单向高速计数或4路AB相计数，，，，，，8路高速脉冲输出。。。。。。拥有直线插补圆弧插补，，，，，，同步追随，，，，，，电子齿轮，，，，，，电子凸轮等功效，，，，，，适合运动控制以及轴数要求较多的场合。。。。。。PLC主机自带这些功效也意味着应用中有更简朴直观的系统设置。。。。。。
