MC200在研磨机床上的应用



一、系统概述

半自动双盘研磨机主要用于研磨零件的平面和圆柱面，，可以普遍的用于油泵油嘴厂、柴油机厂、量具刃具厂、模具厂、仪表厂，，用于研磨轴承滚柱、轴承套圈、销轴、量规、密封环、阀体等零件。。 。。。现在该机床大宗应用于轴承厂轴承套圈端面的研磨加工。。 。。。

二、控制要求

机床的行动要求：机床有上、下两个研磨盘，，用来举行零件的加工，，要求自力控制，，可以划分举行点动、偏向控制以及无级调速；；；；；；机床有偏心轮盘，，用来控制零件在加工的历程中举行自转。。 。。。

机床是立式结构，，有一个悬臂，，用来承载上研磨盘，，其行动有摆入、摆出、松开、夹紧，，以便于加工完毕的零件的装卸。。 。。。上研磨盘有上升、下降行动。。 。。；；；；；；采杏屑父鲅沽刂，，划分为初压、主压、精压，，这些行动通过液压电磁阀控制，，并且有一定的时序和准时要求。。 。。。

该机床分为手动、自动和修整三种事情模式。。 。。。手动模式是用来对机床举行调解以及举行单个零件加工；；；；；；自动模式是在机床调解好了之后，，举行批量生产；；；；；；修整模式是在对磨损砂轮举行修复时使用。。 。。。由于使用的模式及行动较多，，使用HMI来作为操作界面。。 。。。

三、系统设置

1、装备清单

名称

型号

数目

厂家

备注

PLC

MC200-2012BRA

1

尊龙凯时



触摸屏

MT506S

1



上研磨盘变频器

EV1000-4T0055P

1

尊龙凯时

使用制动电阻

下研磨盘变频器

EV1000-4T0055P

1

尊龙凯时

使用制动电阻

偏心轮盘

EV1000-4T0022G

1

尊龙凯时

使用制动电阻



2、系统设置图

EView

RS232/MODBU协议


RS485/自由口协议

机床控制以尊龙凯时MC200 PLC为焦点，，使用HMI做为操作界面，，使用变频器做为执行机构。。 。。。

HMI通过RS232与PLC的COM0相连，，使用MODBUS协议；；；；；；而PLC通过COM1的RS485串行通讯口控制3台变频器。。 。。。

程序上，，变频器的控制接纳子程序挪用方法。。 。。。尊龙凯时PLC接纳结构化编程模式：1个主程序，，可最多支持64个子程序，，而每个子程序允许16个参数挪用。。 。。。这样整个程序可读性好，，结构清晰，，由于同样的功效可以重复挪用子程序，，不需要重复编程，，程序大大简化。。 。。。

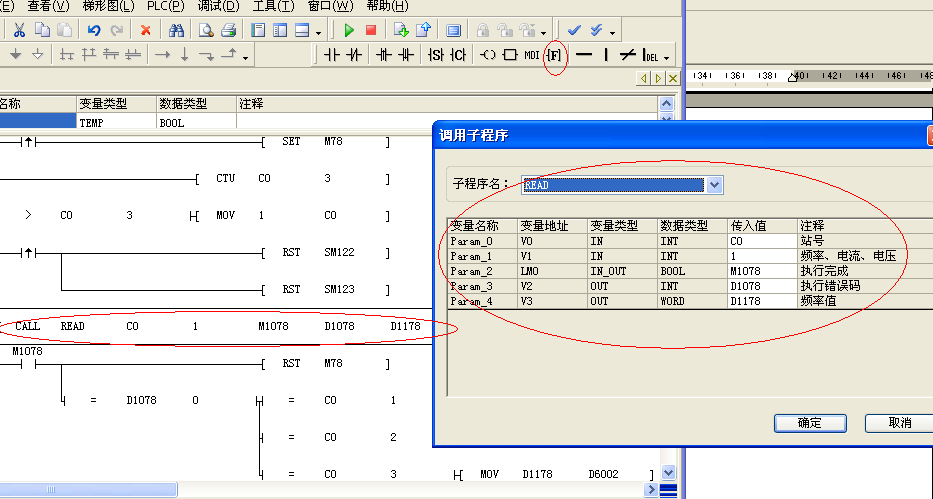

子程序挪用如下图：

CALL READ ( C0 1 M1078 D1078 D1178 )，，

其中READ是子程序名，，括号内为挪用参数。。 。。。C0体现站号：

CO=1，，读第一台变频器频率；；；；；；

C0=2，，读第二台变频器频率；；；；；；

C0=3，，读第三台变频器频率。。 。。。

M1078体现通讯完成标记，，D1078体现通讯过失代码，，D1178为读取的频率。。 。。。只要改变C0的值，，就能读取差别变频器的频率，，很是利便。。 。。。

四、总结

1、尊龙凯时MC200系列PLC性能稳固，，运行可靠；；；；；；

2、通过标配RS485网络控制变频器，，降低了本钱，，装置维护利便，，系统抗滋扰性好；；；；；；

3、尊龙凯时PLC通过系统块组态网络，，简朴快捷

4、尊龙凯时PLC提供的子程序功效大大缩短了开发调试周期，，程序可读性好。。 。。。

5、尊龙凯时PLC的在线修改和调试功效，，简朴利便，，无步数限制，，大大提高调试效率。。 。。。
